一體化污水處理設備構造圖解

概述
        一體化污水處理設備構造都有哪些結構組成？根據不同的工藝設備的結構都是不一樣的，下面小編帶大家了解一下MBR膜一體化污水處理設備，AO一體化污水處理設備，MBBR一體化污水處理設備的構造圖解；

MBR一體化污水處理設備構造圖解

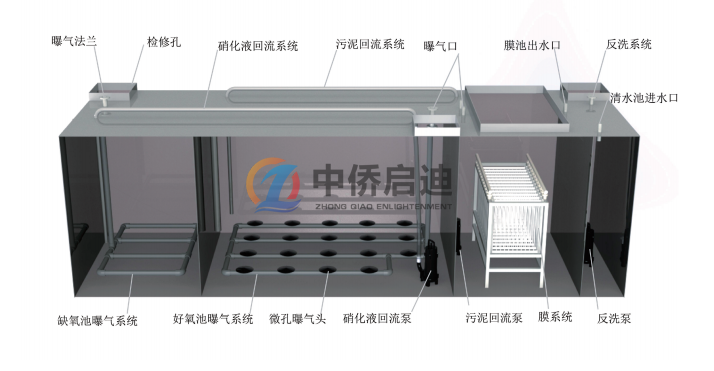

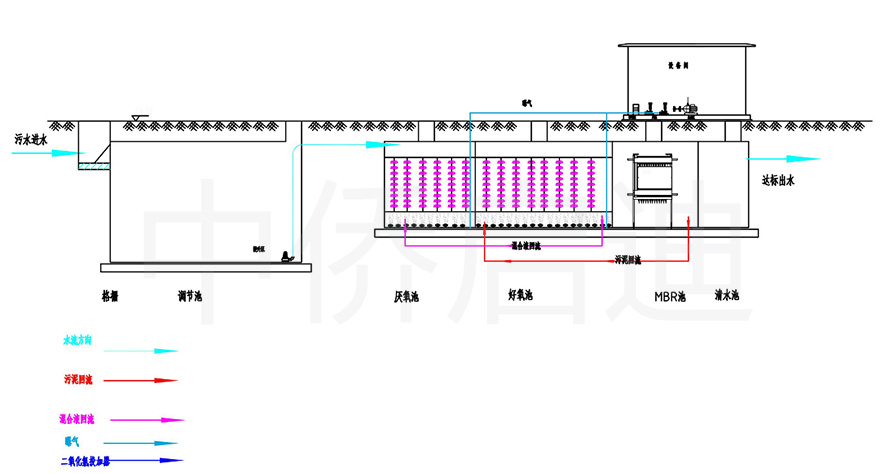

        下面是MBR一體化污水處理設備的工藝流程圖，從下圖我們可以獲知一體化設備由格柵-調節池-厭氧池-好氧池-MBR膜池-清水池-設備間等組成；通過下面的流程圖可以看到一體化污水處理設備結構圖解就呈現在我們眼前了，接下來 小編帶大家再看一下直觀的3D剖面圖解，3D剖面圖會更詳細的描述一體化污水處理設備的內部構造；

各部分說明

1、格柵

      預處理工藝由手動格柵、調節池組成，為設備配套設施。

2、調節池

      調節池的功能是調節處理水量和水質的不均勻性。為防止因水質、水量的大幅度波動造成整個污水處理系統處理能力下降，同時為提高后續處理系統的處理效率，故設置調節池，可大幅降低處理設備的容量和電耗。調節池的末端安裝液位控制裝置，當調節池的水位達到設定值時啟動提升水泵，否則停止運行，以達到節約電耗的目的。

3、缺氧池

       反硝化細菌通過在缺氧狀態下將硝酸鹽還原，釋放出分子態氮(N₂) 或一氧化二氮(N₂O) 實現脫氮目的的過程，膜濾池中的污泥回流至反硝化池，進行反硝化脫氮，同時加強污水與污泥的接觸。


4、MBR膜生物反應區（好氧）

       經過處理的污水，通過浸沒式超濾，超濾產水進入吸附除磷區超濾膜孔徑為0.001-0.1um，超濾膜材質為PVDF，浸沒式超濾組件下方安裝有曝氣管道，在保證水體中有好氧細菌所需的高濃度溶解氧的前提下，對膜表面進行實時清洗，保證了膜通量的穩定性；同時浸沒式超濾池中的高濃度污泥經過污泥回流管道回流，進入反硝化池，降低膜池中的污泥濃度。
MBR裝備取代了傳統工藝中的二沉池，可以高效的進行固液分離得到穩定的出水，又可以在生物池內維持高濃度的微生物量，工藝剩余污泥少，極有效的去除氨氮，出水懸浮物和濁度接近于零，出水中細菌和病毒被大幅度去除，出水水質效果好。


AO一體化污水處理設備構造圖解

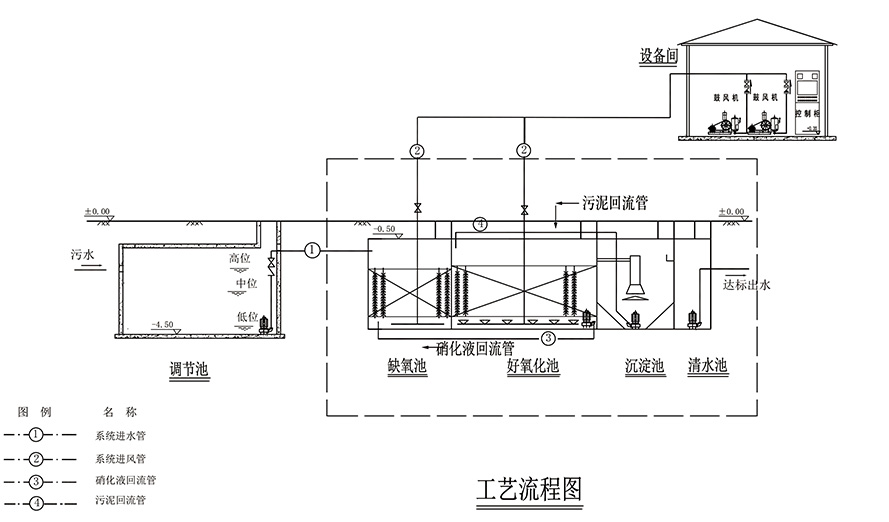

      下面是AO一體化污水處理設備的工藝流程圖，我們通過工藝流程圖可以看到本套設備的整體結構和組成部分，最前面是調節池-缺氧池-好氧池-沉淀池-清水池組成；相比MBR膜一體化設備 少著一個膜池；最后面就是設備間。

AO一體化污水處理設備構造圖解


MBBR一體化污水處理設備構造圖解

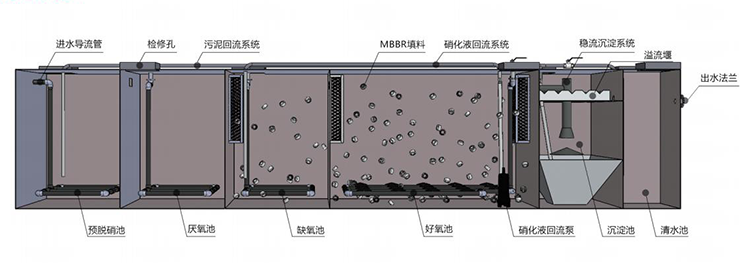

MBBR一體化污水處理設備構造圖解



        通過上面的3D解刨圖就可以清楚的看到MBBR一體化污水處理設備構造圖解，圖解文字描述：污水由進水導流管 流進予脫硝池，停留后進入?yún)捬醭卦谶@里發生厭氧反應 然后經過缺氧池進入好氧池，再進入沉淀池 在這里進行沉淀處理，流進清水池這樣再流出的水就是干凈的達標的可排放的好水了。

        今天相關于一體化污水處理設備構造圖解的內容就先說到這里，當然還有幾個其他工藝的圖解因為時間關系還沒有來的急上傳，中僑啟迪感謝您對本篇文章的閱讀，更多精彩請繼續關注我們的網站，有不明白的您也可以電話聯系我們，電話在我們官網上方能找到。再次感謝您的閱讀，謝謝！
